【深圳市燁興膜結構專題報告】膜材料為創建具有高透光度的寬跨度輕質建筑外殼提供了廣泛而有吸引力的可能性。用高性能薄膜和薄片或薄膜狀材料建造的許多不同類型的建筑物證實了這些高科技物質的巨大潛力。深圳市燁興膜結構在長達15年的膜結構工程實踐的基礎上將柔性太陽能光伏膜和建筑膜結構結合，創建新型的建筑形式。

懸掛式建筑構件非常適合大型區域結構，如體育場屋頂和機場，但迄今為止還沒有辦法將光伏技術納入其中。憑借其PV Flexibles，燁興公司與瑞典SolarNext AG現已開發出一種光伏技術，可將太陽能電池直接集成到膜材料中。 PV Flexibles（柔性太陽能光伏膜）與PTFE的結合 經過特殊工藝的處理后，PV Flexibles與PTFE完整的結合在一起，保證的使用的過程中不會因?yàn)闊崦浝淇s而產生形變。

圖1：采用層壓板的集成光伏-PTFE-膜結構的防彈形狀

PV Flexibles（柔性太陽能光伏膜）與PTFE的結合的工程實踐 Techstyle Haus 800平方屋面：

該項目是擴展的太陽能解決方案的概念驗證。“考慮到形狀的曲率，建筑產生的能量比平面或角形太陽能陣列更多。”，實際使用過程中，房屋能耗是普通房屋的20%不到，極大的降低了建筑能耗。

PV Flexibles（柔性太陽能光伏膜）與ETFE膜結構的結合 通過特殊的技術處理，PV Flexibles被壓在兩次ETFE膜之間形成一個整體而作為ETFE氣枕的面層。

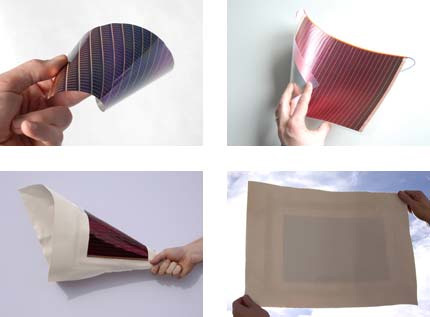

非晶硅薄膜電池（a-Si層壓在兩層ETFE箔之間）

通過這種方式，可以最大限度地減少夏季建筑物內的日照，從而減少必要的冷卻負荷和能量消耗。這種協同效應尤為重要，因?yàn)樗兄谔岣呒晒夥O(shè)備的經濟性。

在連續（卷對卷）生產過程中，光伏電池以一系列層施加到聚合物承載材料上，由此太陽能電池最終總厚度僅為約1μm。

與諸如玻璃或金屬箔的替代軸承材料相比，使用經濟聚合物作為基材導致非常高的沉積速度。這反過來導致適度的襯底溫度。否則，將不可避免地發生基板材料的熱致變形，這將帶來進一步的障礙。

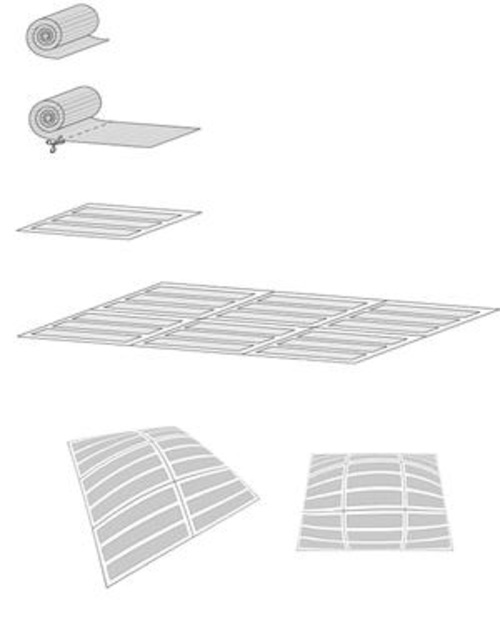

以這種方式制造的光伏輥被切割成一定長度，對齊并連接以形成滿足每個項目的特定要求的層壓板。然后將光伏膜層在兩個不同厚度的ETFE層之間。這種層壓過程確保光伏電池有效地防止負載和應力，以及防潮和耐候。

目前，模塊的尺寸仍然受到可用層壓設備尺寸的限制（約3米~1.5米）。取決于它們是用于屋頂或外墻，單層結構形式還是作為多層膜墊的一部分，可能必須連接不同的薄層以形成更大的區域。
